半球式底閥

規格：1/2"--3"（DN15-DN80 / 20mm—90mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
開啟壓力： 4-8 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
材質： PVC， CPVC， PP
產品耐酸耐堿耐高溫，廣泛應用于化工、廢水污水處理、電廠建設、PCB生產線、重酸堿行業、凈水處理工程等多種行業。
產品為全塑產品，沒有任何金屬配件

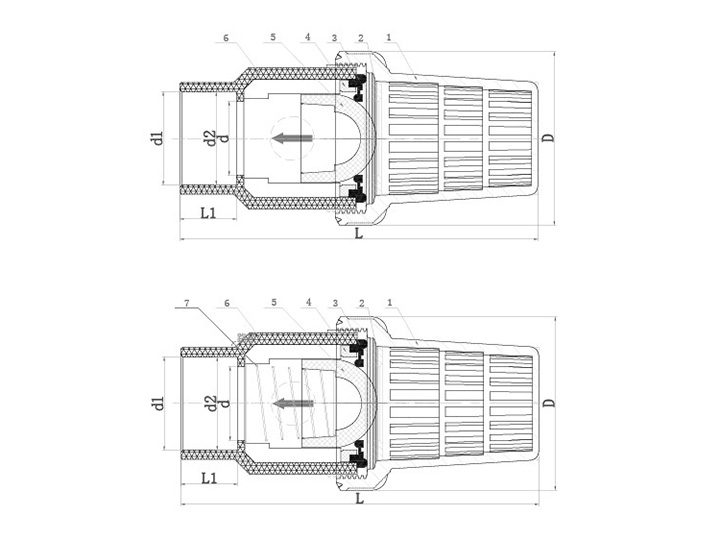

序號	名稱	材質	數量	單位
1	閥罩	UPVC∕CPVC∕PPH	1	pcs
2	底閥墊片	UPVC∕CPVC∕PPH	1	pcs
3	密封墊	EPDM∕VITON	1	pcs
4	墊片	UPVC∕CPVC∕PPH	1	pcs
5	球	UPVC∕CPVC∕PPH	1	pcs
6	本體	UPVC∕CPVC∕PPH	1	pcs



序 號	名 稱	材 質	數量	單 位
1	閥罩	UPVC∕CPVC∕PPH	1	PCS
2	底閥墊片	UPVC∕CPVC∕PPH	1	PCS
3	密封墊	EPDM∕VITON	1	PCS
4	墊片	UPVC∕CPVC∕PPH	1	PCS
5	球	UPVC∕CPVC∕PPH	1	PCS
6	本體	UPVC∕CPVC∕PPH	1	PCS
7	彈簧	SUS304	1	PCS



SIZE	d	d1				d2				D	L	L1
		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS
1/2"（15）	15	21.40	20.25	22.30	22.40	21.25	20.05	21.85	21.90	54.00	91.00	23.00
3/4"（20）	20	26.75	25.25	26.30	26.40	26.58	25.05	25.85	25.90	63.00	106.50	26.00
1"（25）	25	33.52	32.25	32.33	34.50	33.28	32.05	31.85	33.90	73.50	125.00	29.00
1-1/4"（32）	32	42.28	40.25	38.43	42.50	42.05	40.05	37.85	41.90	84.50	141.00	33.00
1-1/2"（40）	40	48.40	50.25	48.46	48.60	48.12	50.05	47.75	47.90	98.00	150.50	35.50
2"（50）	50	60.45	63.25	60.56	60.60	60.18	63.05	59.75	59.90	119.00	169.50	38.50
2-1/2”（65）	63	73.30	75.25	76.60	76.70	72.85	75.05	75.87	75.90	150.00	295.00	64.50
3”（80）	75	89.25	90.35	89.60	89.70	88.70	90.05	88.83	88.90	169.00	335.00	70.00
