氣動式蝶閥

規格：2"--12"（DN50-DN300 / 63mm—315mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
材質：PVC，CPVC，PP
工作壓力：氣壓： 45PSI；操作壓力： 120PSI
耐腐蝕、流量損失小、占用空間小。
端平面設計易於安裝，上方之平臺設計可加裝驅動器或電動馬達。
閥門開啟的大小可由刻度上清楚顯示，并由齒輪片固定開關程度。
應用場合：適用范圍廣泛，如食品工業、超純水，化學工業、半導體工業等。

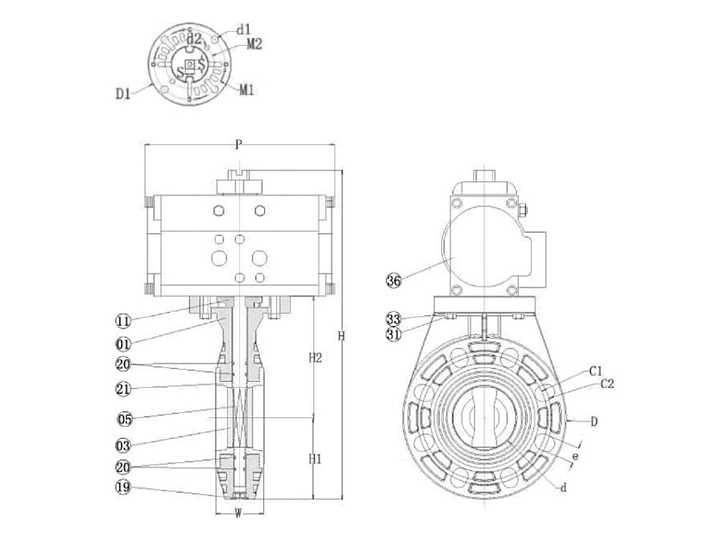

序號	名稱	材質	數量	單位
01	本體	PVC	1	pcs
03	閥門	PVC	1	pcs
05	軸	SUS316 SUS304	1	pcs
11	轉輪	PVC	1	pcs
19	底蓋	PP	1	pcs
20	Oring圈	EPDM	4	pcs
21	密封墊	EPDM	1	pcs
31	螺絲	SUS304	8	pcs
33	螺絲墊片	SUS304	8	pcs
36	氣動頭	ALLOY	1	pcs



SIZE	d	C1	C2	H	H1	H2	D	D1	M1	M2	d1	d2	s	w	P	n-e		Operating torque （N.M）
																JIS	DIN/ANSI
2"（50）	52	120	125	272	81	118	162	105	70	50	8.5	6.5	13.9	46	147	4-19		15
2-1/2"（65）	66	140	145	291	89.5	129	179	105	70	50	8.5	6.5	13.9	46	147	4-19		18
3"（80）	78.5	150	160	325	97.5	145	195	120	102	70	10.5	8.5	13.9	57	152	8-19		20
4"（100）	104	175	191	357	113	160	225	120	102	70	10.5	8.5	13.9	60	152	8-19		30
5"（125）	127	210	216	412	128	175	255	120	102	70	10.5	8.5	16.9	66	184	8-23		33
6"（150）	151	240	241	438	140	190	280	120	102	70	10.5	8.5	16.9	72	184	8-23		48
8"（200）	200	290	298	537	172.5	219.5	340	120	102	70	10.5	8.5	21.9	82	260	12-23	8-23	80
10"（250）	251	350	362	609	205	257	410	125	125	102	12.5	10.5	26.9	92	260	12-25		90
12"（300	290	400	431.5	722	242.5	302	485	125	125	102	12.5	10.5	26.9	98	305	16-25	12-25	110
