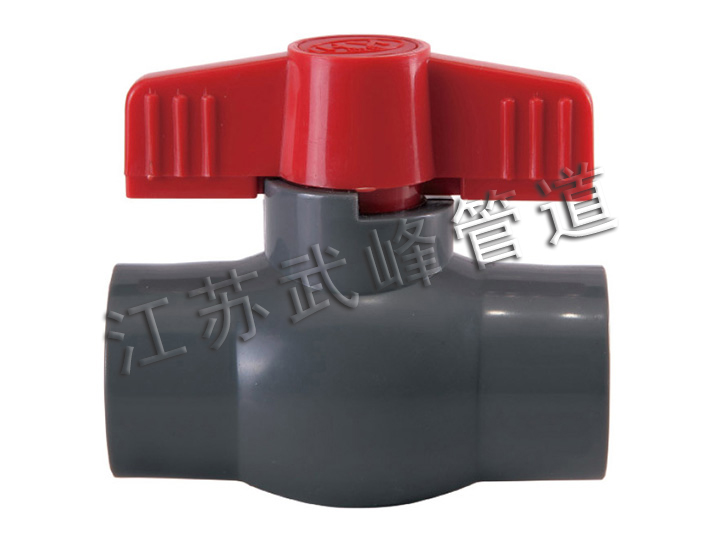

簡單球閥

規格：1/2"--4"（DN15-DN100 / 20mm—110mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
材質： PVC， CPVC，  PP，
流量損失小，操作方便，使用成本低廉。
高品質：光滑，重量輕，抗氧化，防腐蝕，價格合理。
廣泛應用于電子、冶金、塑料、灌溉、污水處理、循環水工程、水產品養殖、民用建筑等行業中。

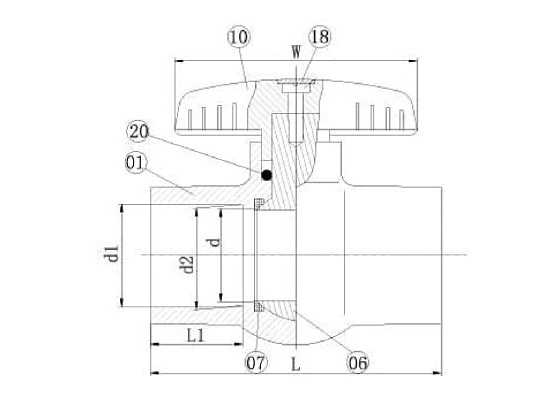

序號	名稱	材質	數量	單位
01	本體	UPVC/CPVC	1	pcs
06	球	UPVC/CPVC	1	pcs
07	止瀉環	TPV	2	pcs
10	手柄	ABS	1	pcs
18	嘜頭	ABS	1	pcs
20	oring圈	NBR	1	pcs



SIZE	d	D1				D2				L	L1	W
		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS
1/2"（15）	15	21.40	20.25	22.30	22.40	21.25	20.05	21.85	21.90	144.00	52.00	84.00
3/4"（20）	20	26.75	25.25	26.30	26.40	26.58	25.05	25.85	25.90	142.00	54.00	90.00
1"（25）	25	33.52	32.25	32.33	34.50	33.28	32.05	31.85	33.90	162.00	62.00	106.00
1-1/4"（32）	32	42.28	40.25	38.43	42.50	42.05	40.05	37.85	41.90	184.00	70.00	116.00
1-1/2"（40）	40	48.40	50.25	48.46	48.60	48.12	50.05	47.75	47.90	192.50	79.50	128.00
2"（50）	50	60.45	63.25	60.56	60.60	60.18	63.05	59.75	59.90	217.00	85.00	140.00
2-1/2"（65）	63	73.30	75.25	76.60	76.70	72.85	75.05	75.87	75.90	304.50	132.50	210.00
3"（80）	75	89.25	90.35	89.60	89.70	88.70	90.05	88.83	88.90	330.00	150.00	235.00
4"（100）	90	114.60	110.35	114.70	115.00	114.10	110.05	113.98	113.80	378.00	172.00	260.00
