PVC雙由令止回閥

規格：1/2"--2"（DN15-DN50 / 20mm—63mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
最低開啟壓力： 4-8 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
材質： PVC， CPVC， PP
PVC雙由令止回閥產品耐酸耐堿耐高溫，廣泛應用于化工、廢水污水處理、電廠建設、PCB生產線、重酸堿行業、凈水處理工程等多種行業。
新型半球加導軌設計，讓半球不會傾斜，止水效果佳  。
產品兩邊連接部份設計為活接形式，方便安裝和更換。
產品為全塑產品，沒有任何金屬配件。
原理：PVC雙由令止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥或背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

序號	名稱	材質	數量	單位
01	平承口	UPVC∕CPVC∕PPH	2	PCS
02	螺帽	UPVC∕CPVC∕PPH	2	PCS
03	密封墊	EPDM∕VITON	1	PCS
04	墊片	UPVC∕CPVC∕PPH	1	PCS
05	球	UPVC∕CPVC∕PPH	1	PCS
06	本體	UPVC∕CPVC∕PPH	1	PCS
07	oring圈	EPDM∕VITON	1	PCS



序號	名稱	材質	數量	單位
01	平承口	UPVC∕CPVC∕PPH	2	pcs
02	螺帽	UPVC∕CPVC∕PPH	2	pcs
03	密封墊	EPDM∕VITON	1	pcs
04	墊片	UPVC∕CPVC∕PPH	1	pcs
05	球	UPVC∕CPVC∕PPH	1	pcs
06	本體	UPVC∕CPVC∕PPH	1	pcs
07	oring圈	EPDM∕VITON	1	pcs
08	彈簧	SUS304	1	pcs

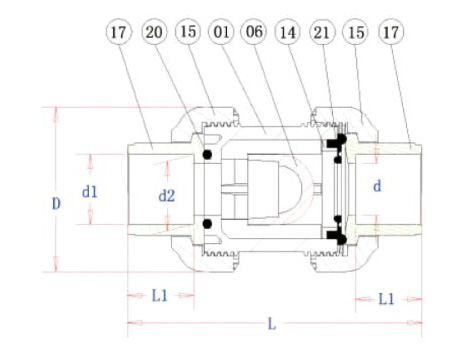

SIZE	d	d1				d2				D	L	L1
		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS
1/2"（15）	15	21.40	20.25	22.30	22.40	21.25	20.05	21.85	21.90	54.00	91.00	23.00
3/4"（20）	20	26.75	25.25	26.30	26.40	26.58	25.05	25.85	25.90	63.00	106.50	26.00
1"（25）	25	33.52	32.25	32.33	34.50	33.28	32.05	31.85	33.90	73.50	125.00	29.00
1-1/4"（32）	32	42.28	40.25	38.43	42.50	42.05	40.05	37.85	41.90	84.50	141.00	33.00
1-1/2"（40）	40	48.40	50.25	48.46	48.60	48.12	50.05	47.75	47.90	98.00	150.50	35.50
2"（50）	50	60.45	63.25	60.56	60.60	60.18	63.05	59.75	59.90	119.00	169.50	38.50
